LED顯示屏制作教程

LED顯示屏制作教程
一(yī / yì ／yí)、 下料：

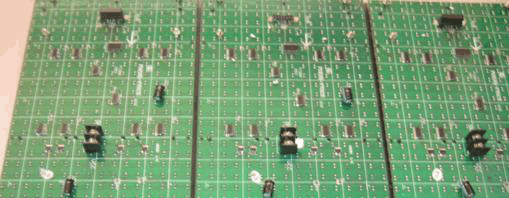

    1、 根據顯示屏大小，取出橫向的單元闆數量，擺放整齊，不能有錯位或者彎曲。用卷

    尺勾住闆子邊緣（如圖1），測量出的尺寸爲(wéi / wèi)顯示屏的長度。
    1 單元闆擺放整齊，卷尺勾住單元闆的邊

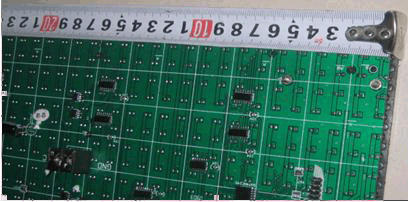

    2、量出的實際尺寸減去1-2毫米作爲(wéi / wèi)下料尺寸（如圖2）。

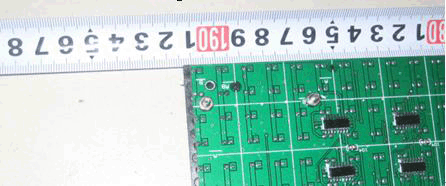

                      如圖2實際長度191.3厘米，下料尺寸爲(wéi / wèi)191.2厘米
    3、豎向擺放單元闆，測量出的尺寸是單元闆的寬度（如圖3）。注意單元闆上箭頭方向要(yào / yāo)一(yī / yì ／yí)緻。

                                                       圖3
二、 組裝：

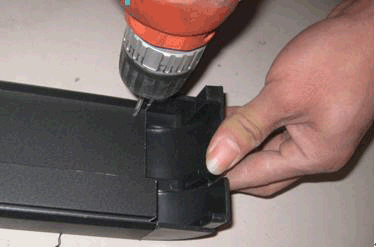

    4、下好料後，先用電鑽打眼，然後用自攻釘或者鉚釘将外框組裝好。注意固定孔要(yào / yāo)
    打在塑料拐角跟型材接觸的地(dì / de)方（如圖4）。

                                            圖4

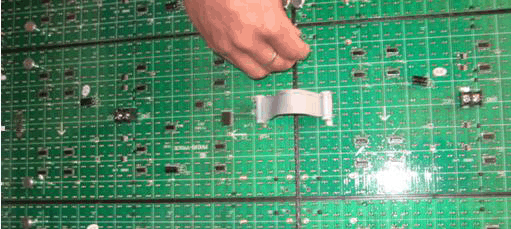

    5、框子組裝好後，将單元闆上橫向、豎向箭頭各按照同一(yī / yì ／yí)個方向擺放整齊（注意箭頭一(yī / yì ／yí)定要(yào / yāo)完全一(yī / yì ／yí)緻）。把固定用的銅柱或者磁鐵擰到單元闆最兩邊的螺絲上（如圖5）。

                                                    圖5

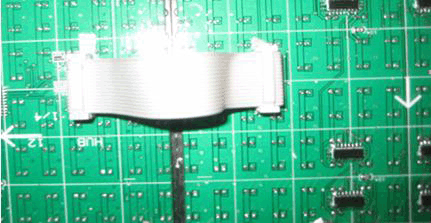

    6、将橫向的單元闆用排線連到一(yī / yì ／yí)起，注意排線不要(yào / yāo)翻轉，不能插錯（如圖6）。兩頭的闆子靠邊的一(yī / yì ／yí)側空出不用安裝排線。

                                           圖6
    7、連接電源線。紅正黑負，單元闆上VCC爲(wéi / wèi)正，GND爲(wéi / wèi)負。一(yī / yì ／yí)定要(yào / yāo)仔細檢查正負不能接反，否則會燒壞單元闆或者其他部件。一(yī / yì ／yí)般三到四塊闆子爲(wéi / wèi)一(yī / yì ／yí)組并聯接到一(yī / yì ／yí)起，引出正負兩個接頭，往開關電源的相應輸出端接（如圖7），具體接法後面有詳細說明。

                                                            圖7

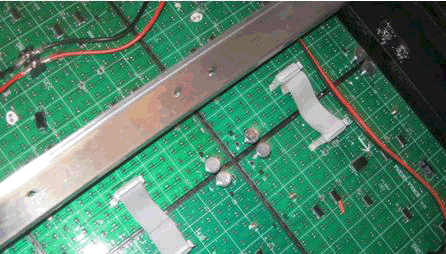

    8、固定扁鐵。單元闆擰上磁鐵後，根據框體的相應寬度截好所要(yào / yāo)用的扁鐵。将扁鐵用自攻釘或者鉚釘固定到框體上（如圖8，圖9）。注意剛才磁鐵擰在單元闆最邊上的螺絲上，是爲(wéi / wèi)了(le／liǎo)兩塊單元闆用一(yī / yì ／yí)根扁鐵（如圖10）。一(yī / yì ／yí)般應先将一(yī / yì ／yí)側的扁鐵都打眼固定好後，再打另一(yī / yì ／yí)側的眼，打眼時要(yào / yāo)将框體往一(yī / yì ／yí)起擠，這樣做出來的框體不會走形。

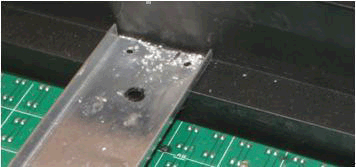

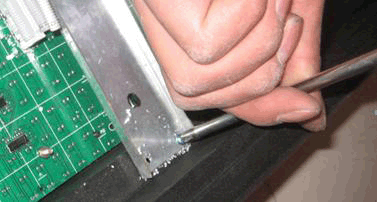

                                    圖8 打眼

                                 圖9 固定扁鐵

                                             圖10

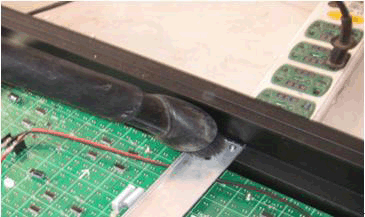

    9、所有扁鐵固定好後，用吸塵器将屏幕背面的鋁屑，灰塵等吸幹淨（如圖11）。殘留的鋁屑可能引起短路燒壞單元闆或其他部件。

                                   圖11

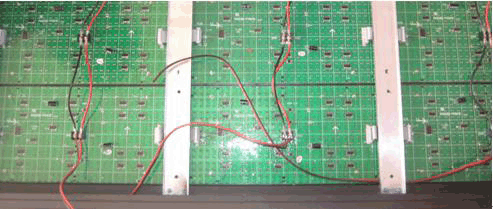

    10、接電源。圖12中，半戶外的單元闆一(yī / yì ／yí)般九塊用一(yī / yì ／yí)個5V40A的電源。電源上有三組輸出口，接電源時像圖中一(yī / yì ／yí)樣引出三組線。圖中接線的方法是爲(wéi / wèi)了(le／liǎo)降低每組線上的負載，實際制作中應參照圖中的接法。

                                                            圖12

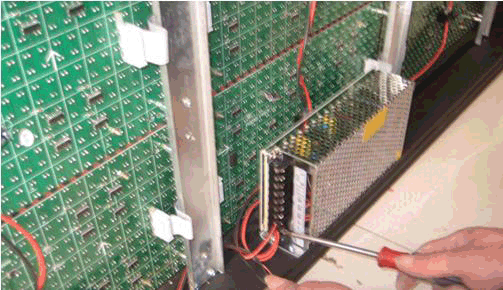

    11、先将電源固定到框體上。保證所有的接頭的長度都能接到電源上（如圖13）。

                                                        圖13

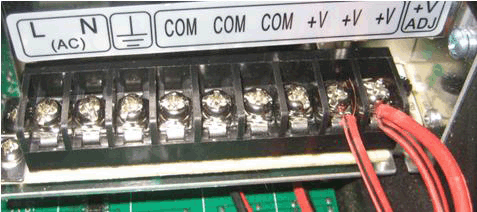

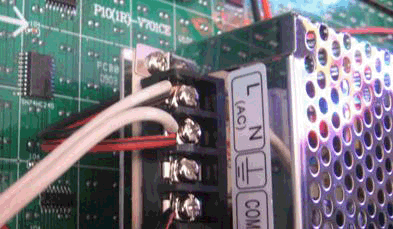

    12、開關電源上，L/N兩個接線柱是交流220輸入端； 是屏體接地(dì / de)端，此處的線直接接屏體上；COM是5V負極；+V是5V正極。将單元闆上的每組線接到此處即可（如圖 14）。

                                                      圖14

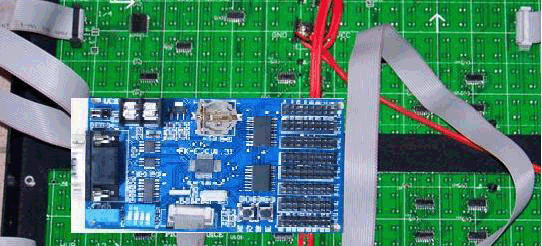

    13、連接控制卡。LED顯示屏的數據從屏幕正面看，均是從右往左傳送。控制卡都固定在屏幕的右側。在最右側的扁鐵上打好眼，擰好銅柱，用合适大小的螺絲将控制卡固定好。注意控制卡不要(yào / yāo)直接跟金屬接觸，中間可以墊上木闆，塑料闆等絕緣物（如圖15）。控制卡上的數據輸出先不要(yào / yāo)接到單元闆上。

                                                   圖15
    14、控制卡上的電源要(yào / yāo)從開關電源上直接引線，不能通過單元闆再把線接到控制卡上。正負極不能接錯（如圖16）。
    15、将所有開關電源的220輸入并聯到一(yī / yì ／yí)起，并引出一(yī / yì ／yí)個插頭作爲(wéi / wèi)屏幕的電源輸入。

                                           圖16
    16、仔細檢查電源線有沒有接反或者松動的，确定沒問題後。插上電源插頭，如果所有電源指示燈都亮證明電源線接的沒問題。如果有電源指示燈不亮或者發現有冒煙、着火的現象要(yào / yāo)立即切斷電源線。檢查電源及接線。
    17、電源正常後，将控制卡上的數據輸出線接到顯示屏最右邊的一(yī / yì ／yí)列單元闆的數據輸入上。注意數據線的方向要(yào / yāo)正确。如果正常顯示，顯示屏顯示就沒有問題了(le／liǎo)。
    18、顯示正常後，上本網站下載最新的操作軟件。通過軟件設置好屏幕參數，輸入需要(yào / yāo)顯示的内容，最後把節目導出到SD存儲器裏。把SD存儲器接到上圖中白色的讀卡器裏，顯示屏就開始直接播放節目了(le／liǎo)。
軟件操作，請參考本網站軟件視頻，此處不再贅述。
